Система увлажнения воздуха Liechty CL6 White Energy

Cерия CL White Energy – это компактные системы увлажнения воздуха форсуночного типа с производительностью до 6 л/ч для объектов небольшой площади.

Перед центральным модулем устанавливается внешний фильтр или комплект фильтров, модель зависит от качества входной воды. Вода после фильтра проходит тонкую очистку двухпроходным обратным осмосом, а также объемную ультрафиолетовую дезинфекцию внутри центрального модуля. Магистраль высокого давления строится по кольцевой архитектуре, а форсунки монтируются на тройники.

Модель CL6 White Energy Multi — мультизональная система, позволяющая контролировать и поддерживать индивидуальный уровень влажности в 6 разных помещениях. В данном случае в каждое помещение устанавливается собственный датчик влажности или пульт управления.

Пульт управления позволяет задавать желаемую влажность в каждом помещении отдельно. Датчик монтируется в помещении, осуществляя мониторинг актуального уровня влажности, далее передавая информацию в центральный модуль. В последнем случае управление влажностью производится непосредственно на экране центрального модуля.

Производительности CL6 White Energy достаточно для увлажнения одного или нескольких помещений общей площадью до 300 м².

Структурная схема

1. Предварительная фильтрация

В первую очередь водопроводная вода проходит ультракарбоновый фильтр UCF10 (если установлено 5 и более форсунок, потребуется монтаж более производительной модели фильтра – UCF20), в результате чего освобождается от механических примесей, хлора, микроорганизмов и коллоидов.

2. Центральный модуль

После предварительной фильтрации вода поступает в сердце системы – центральный модуль CL6 White Energy Multi, в котором она проходит тонкую очистку, деминерализацию двухпроходной мембраной обратного осмоса и объемную УФ стерилизацию с циркуляцией. После многоступенчатой фильтрации и дезинфекции бесшумный насос высокого давления нагнетает воду в магистраль высокого давления. Внутри CL6 WE Multi так же установлен контроллер, позволяющий индивидуально контролировать влажность в отдельных помещениях (до 6 индивидуальных зон), а также радиомодуль для управления системой с помощью беспроводных пультов.

3. Магистраль высокого давления

Магистраль высокого давления состоит из трубок HPH2, тройников и специальных фитингов высокого давления. Трубки HPH2 – двухслойные, внутренний слой выполнен из тефлона, а внешний слой – это армирующая оплетка из нержавеющей стали. Магистраль высокого давления в системах Liechty строится по кольцевой архитектуре для осуществления регулярных сервисных промывок, циркуляции воды для повторной УФ стерилизации, а также поддержания высочайшего уровня гигиены распыляемой воды.

4. Форсунки

Миниатюрные наконечники форсунок PNS / PNM выводятся непосредственно в помещение. В системах CL6 White Energy Multi форсунки оснащаются бесшумным клапаном SV (требуется слаботочный кабель питания), который открывает / закрывает подачу воды, получая сигнал от контроллера. Мы предлагаем большое количество конфигураций монтажа форсунок, с которыми вы можете ознакомиться в конце данного каталога. Производительность форсунок в системе CL6 White Energy Multi необходимо рассчитывать следующим образом: 0,8 л/ч для наконечников PNS и 1 л/ч для наконечников PNM.

4. Форсунки

5. Трансмиттеры HT-1

HT1 осуществляют мониторинг температуры и уровня влажности в зоне увлажнения. HT1 устанавливаются в каждую зону увлажнения и требуют подвода низковольтного кабеля питания от центрального модуля.

5. Трансмиттеры HT-1

Центральные модули

CL6 White Energy Multi

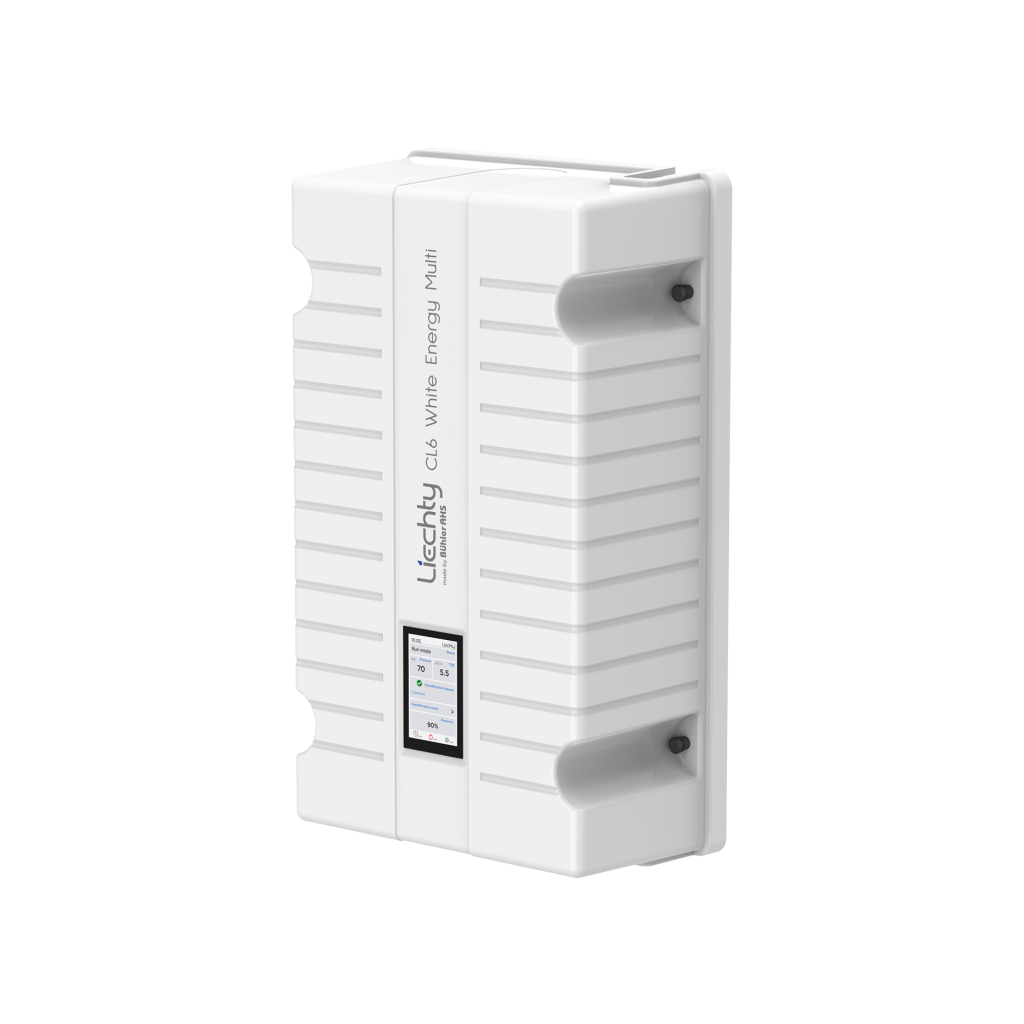

Центральный модуль CL6 White Energy Multi
